Configurar registradores

Eclo ExpressThermo transforma la configuración de un registrador en una tarea muy fácil.

Fíjate que esta página no funciona como un ‘asistente’ tradicional, donde tienes que pasar por todos los parámetros para configurar un registrador. En Eclo ExpressThermo, sólo hay que cambiar los parámetros que necesitas, y una vez que estés satisfecho con la configuración, puedes configurar inmediatamente el registrador, pulsando o haciendo clic en el botón ‘Configurar’ (clave de figura F).

En la parte superior de esta página, encontrarás el número de serie y la descripción del registrador (clave de figura A) conjuntamente con el respectivo modelo (clave de figura B).

Por debajo de la identificación del registrador, se presentan los diferentes grupos de parámetros (clave de figura C). Estos pueden o no estar disponibles, dependiendo del modelo de registrador elegido para la configuración. Las opciones para cada grupo de parámetros pueden variar en función del propio grupo y del modelo del registrador.

En la parte inferior de la página se puede consultar siempre la duración del registro (clave de figura E), que se ajusta según la configuración que eliges. Cuando hayas terminado los ajustes, pulsa o haz clic en el botón ‘Configurar’ (clave de figura F) para enviar la configuración al registrador.

Después de configurar el registrador, o en cualquier momento que desees salir de la configuración, pulsa o haz clic en el botón “Cancelar” ( clave de figura G) para volver a la página anterior.





Comandos

En la barra inferior de comandos de la pagina de configuración están disponibles los siguientes comandos:


Guardar las opciones y parámetros actuales como una plantilla*.

Restablecer los ajustes/opciones a los ajustes predeterminados.

Cargar una plantilla* previamente guardada.

Configurar un registrador de un modelo diferente del actual.

Activar el modo de configuración en continuo .



* ver Plantillas para más detalles.



Intervalo de lectura

Intervalo de lectura es el intervalo de tiempo en el que las lecturas se toman. Tiene un impacto directo sobre la velocidad con la que la memoria del registrador se llena de lecturas.

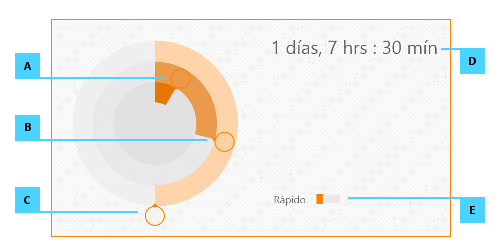

Para seleccionar un periodo de registro, arrastra los cursores de días (clave de figura A), horas (clave de figura B) y minutos (clave de figura C). Según el modelo de grabador utilizado, algunos de estos controles pueden no estar disponibles.

Algunos modelos de registradores admiten un período de registro rápido, ajustable en segundos. Para activar este modo, gira el interruptor de modo ‘Rápido’, arrastrando el cursor (clave de figura E) hacia la derecha. El círculo externo (el único disponible en este modo) cambia a segundos. Puedes volver al modo ‘normal’ (en oposición a ‘rápido’) desconectando el interruptor ‘Rápido’ (arrastra el cursor hacia la izquierda).

El intervalo de lectura elegido se muestra a la derecha de los círculos (clave de figura D).



Inicio

El inicio del registro puede ser programado para ocurrir en los siguientes horarios:

  • inmediatamente después de enviar la configuración al registrador;
  • después de un intervalo de tiempo determinado;
  • en una fecha / hora específicas.

Se utiliza el cuadro combinado (clave de figura A) para alternar entre estas opciones. Cuando la opción elegida requiere parámetros adicionales, éstos se muestran abajo (clave de figura B).

Algunos modelos de registrador permiten incluso que el registro empiece sólo después de la ocurrencia de una alarma de temperatura (clave de figura C). El efecto práctico de esta opción es que el registrador comienza a realizar lecturas según el intervalo de lectura elegido, pero sólo empieza a guardar las lecturas en la memoria en el momento em que se produce la primera lectura de temperatura fuera de los límites definidos.



Sugerencia: Retrasar  el inicio del registro puede ser útil para asegurar que este sólo comienza en la ubicación deseada, lo que da un margen de tiempo para que el registrador sea transportado al lugar pretendido. Otro ejemplo podría ser cuando un registrador és programado de antemano para controlar un transporte que comenzará el día siguiente por la mañana, en un momento que nadie está en la oficina para programar el registrador.

Temperatura

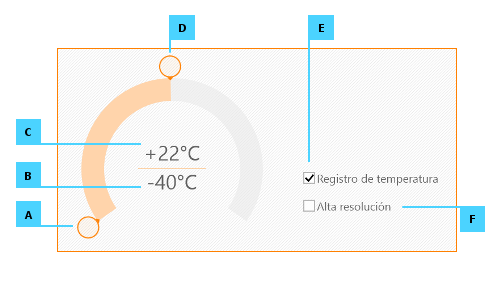

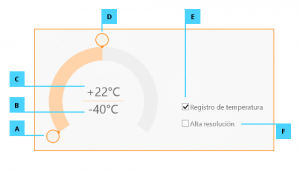

En este grupo de parámetros se activa / desactiva el registro de temperatura (clave de figura E), así como el uso de alta resolución (clave de figura F) en el registro de las lecturas (en los modelos con estas características). Estas opciones tienen una influencia directa sobre la duración del registro.

También es aquí donde se definen los límites superior (clave de figura C) e inferior (clave de figura B) para las alarmas de temperatura. Los valores predeterminados de los límites son iguales al rango de temperatura soportado por el registrador.

Para establecer un límite, arrastra los cursores correspondientes (claves de figura A o D) hasta alcanzar el valor deseado.





Humedad

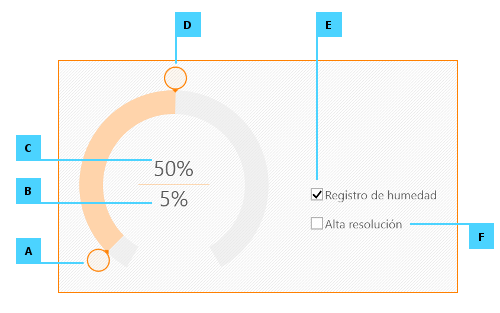

En este grupo de parámetros se activa / desactiva el registro de humedad (clave de figura E), así como el uso de alta resolución (clave de figura F) en el registro de las lecturas (en los modelos con estas características). Estas opciones tienen una influencia directa sobre la duración del registro.

También es aquí donde se definen los límites superior (clave de figura C) e inferior (clave de figura B) para las alarmas de humedad. Los valores predeterminados de los límites son 0% y 100%, respectivamente.

Para establecer un límite, arrastra los cursores correspondientes (claves de figura A o D) hasta alcanzar el valor deseado.





Diversos

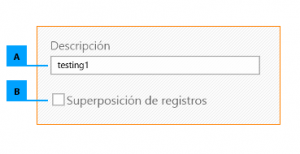

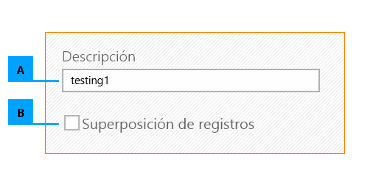

En este grupo puedes asignar una pequeña descripción al registador para que sea más fácil identificar lo (clave de figura A).

Además, hay la posibilidad de superposición opcional de registros (clave de figura B). Esto significa que cuando se agotar la capacidad de memoria del registrador, las lecturas más antiguas comenzarán a ser reemplazadas por las más recientes. Por lo tanto, la memoria funciona como una FIFO en forma circular. Activa esta opción si entiendes que es importante tener siempre la información más reciente. Nota que puedes perder información si el registrdor no se descarga antes de que las lecturas más antiguas comienzen a ser reemplazadas.




Plantillas

Muy a menudo se utilizan los mismos parámetros de configuración. Para que no tengas que introducir varias veces los mismos valores, Eclo ExpressThermo te permite guardar un conjunto de parámetros y opciones como una plantilla.

Para aprovechar las ventajas de esta función, debes definir la carpeta donde se guardan tus plantillas. Puedes configurar esta carpeta en la barra de accesos Preferencias . Esta operación se realiza sólo una vez. Nota que, si decides cambiar la carpeta de las plantillas, hay que mover las plantillas ya guardadas a la nueva ubicación, de lo contrario Eclo ExpressThermo no será capaz de encontrarlas.

Después de ajustar los parámetros y eligir las opciones que quieras, accede a la barra inferior de comandos y pulsa o haz clic en el botón ‘Guardar plantilla’.

Modo continuo

Esta característica de ExpressThermo es muy útil cuando hay una necesidad de programar varios registradores del mismo modelo y con los mismos parámetros de configuración, de forma consecutiva.

Para programar varios registradores en “modo continuo”, ajusta los parámetros de configuración de la forma habitual (o cargarlos desde una plantilla) y antes de pulsar o hacer clic en el botón “Configurar”, habilita el “modo continuo”, pulsando o haciendo clic en el botón correspondiente de la barra inferior de comandos (clave de figura A).

Cuando el “modo continuo” está activo, el botón cambia de aspecto, como se muestra en la clave de figura B.

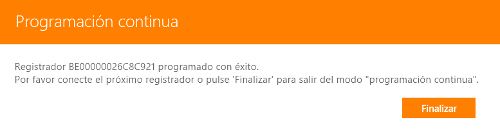

Con este modo activado, pulsa o haz clic en el botón ‘Configurar’, tal como lo harías normalmente, y sigue las instrucciones, conectando y desconectando los registradores que deseas configurar, sucesivamente.

Después de configurar el último registrador, pulsa o haz clic en el botón “Finalizar” la ventana de instrucciones, para completar este proceso.
